源泉建筑CAD免费设计工具
源泉建筑CAD免费设计工具是针对AutoCAD环境开发的轻量化辅助解决方案，深度优化建筑制图流程。其核心功能涵盖自动轴号标注、智能墙体生成、楼梯剖面绘制等高频操作场景，帮助设计师显著提升施工图绘制效率。
核心功能解析
该工具集成超过200项专业指令，支持毫米/厘米/米多单位制自动切换。其图库管理系统采用可视化界面，支持批量更新幻灯片及图块属性编辑（如颜色/图层/线型优化），操作逻辑类似ACDSee图像管理软件，支持Excel格式输出设计数据。
技术优势

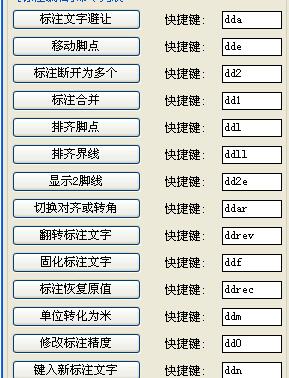

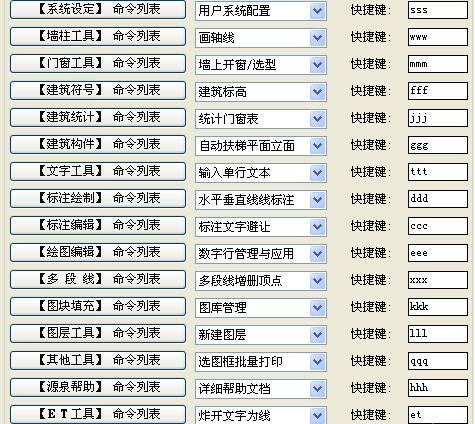

通过强化CAD基础功能（文字排版/尺寸标注/图层管理），实现与天正建筑门窗图块全兼容。独创多用户系统支持同时管理多个项目配置，语言版本含简体中文、繁体中文及英文。绿色软件包仅6MB，通过总览命令(yq)可动态自定义所有功能快捷键。
安装指南
浩辰CAD/AutoCAD通用安装流程：解压至无括号路径（示例：D:yqarchsys），在CAD支持文件列表添加该路径并置顶。天正环境安装方法相同，建议同步安装AutoCAD扩展工具包增强兼容性。
核心操作演示

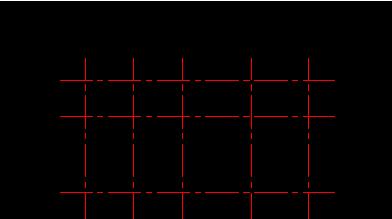

自动轴网系统(AZH)：选取轴线自动生成带编号的尺寸标注线，精准控制图层隔离。

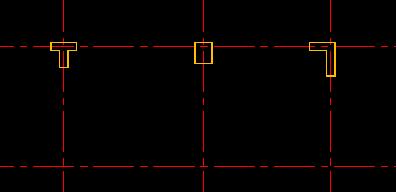

智能墙体(WW)：直线式绘制自动处理柱体修剪，W键快速切换墙厚参数。

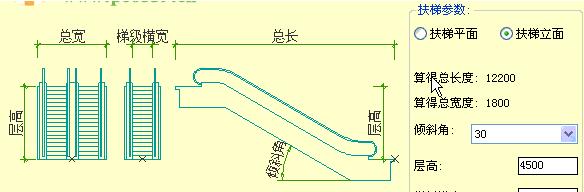

参数化构件：通过Ltf命令生成自动扶梯平立面，LTP命令创建楼梯剖面，对话框驱动参数设置。
用户反馈
筑梦师李工：墙体自动修剪功能让改造项目效率翻倍，再也不用手动处理交叉线
CAD老张：图库管理比传统块操作直观十倍，更新企业标准图集只需三分钟
设计学院陈同学：毕业设计用楼梯剖面模块，导师夸我图纸标注专业度堪比设计院
深度应用

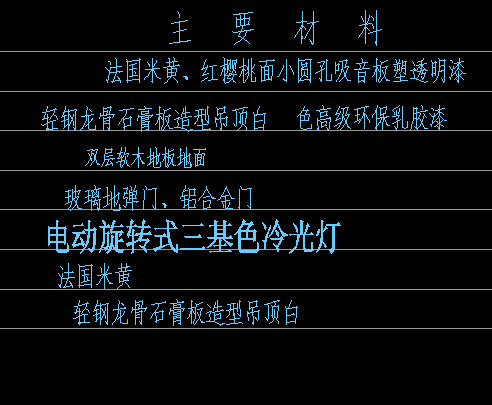

批量文本引擎(TTC)：支持字高/角度/对齐方式等十二种批量处理，拉线对齐功能确保标注整洁度。
自定义填充系统(MP/MP1)：可将任意线型转化为填充图案，支持非等比缩放设计。
技术维护
命令冲突时通过yq指令进入总览界面修改快捷键；门窗图库遵循d*.dwg/w*.dwg命名规范，制作时需缩放为1mm基准单元并锁定0层颜色。持续更新日志显示近期优化批量打印框架、增强图层转换器、新增防火岩棉绘制模块等35项改进。
